Датчик частоты вращения колеса ДЧВК МАЗ

Датчик частоты вращения колеса ДЧВК для МАЗ

получает информацию о частоте вращения колеса, биения зубчатого ротора и передает данную информацию на блок управления.

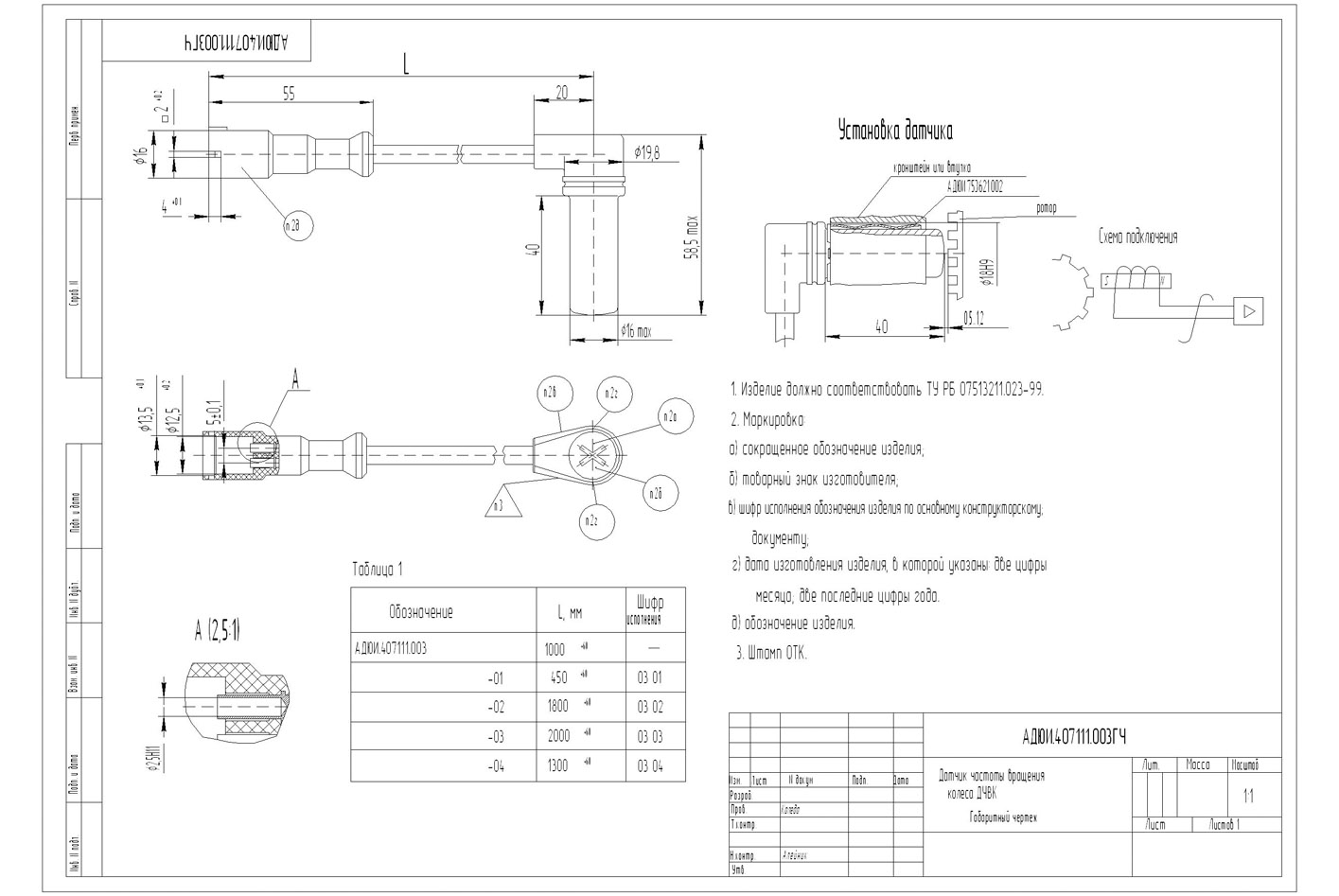

Габаритный чертеж Датчика частоты вращения колеса ДЧВК

Выделяют 2 типа датчика частоты вращения колеса ДЧВК МАЗ:

  • — Генераторный
  • — Индуктивный

В то же время, по типу выхода ДЧВК существуют двухпроводные, противофазные, изолированные от "массы" и плюса бортсети.


Тип выходного сигнала датчика — переменное напряжение с частотой пропорциональной частоте вращения колес.

ДЧВК Экран

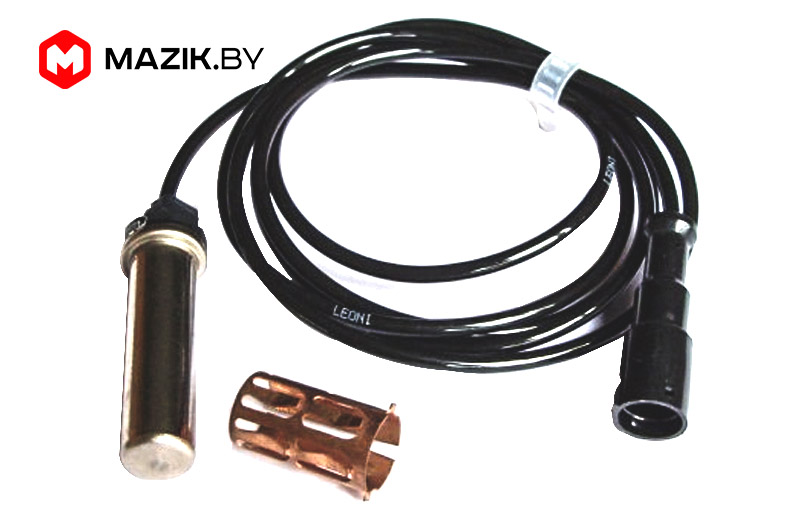

Датчики частоты вращения колеса ДЧВК для МАЗ пр-во ОАО Экран выпускаются 2 типов:

— прямой с длиной стакана 57.5мм
— угловой с длиной 40мм.

Модификации ДЧВК предусматриваются с разъемом и без. Длина провода достигает от 0.4м до 2.2м, но по просьбе заказчика провод может быть любой длины.


Обозначение Особенности конструкции
ДЧВК АДЮИ.407111.003 датчик с выходом провода под прямым углом и выходным разъемом
ДЧВК АДЮИ.407111.004 датчик с выходом провода под прямым углом и без выходного разъема
ДЧВК АДЮИ.407111.005 датчик с выходом провода под прямым углом и прямым выходом провода
ДЧВК АДЮИ.407111.007 датчик с удлиненным корпусом, прямым выходом провода и выходным разъемом
ДЧВК АДЮИ.407111.008 датчик с удлиненным корпусом, прямым выходом провода и без выходного разъема

Электрическое сопротивление датчика частоты вращения колеса при температуре +20?С  составляет 1,3 ±  0,1. Сопротивление изоляции не менее 100МОм, а в условиях повышенной влажности не менее 5 МОм.

Изоляция датчика выдержит воздействие переменного напряжения в 500 В с частотой 50гц в течении 1 минуты, однако, это при условии отсутствия повреждений на ней. Максимальная температура, которую выдерживает датчик составит + 160?С и -45?С.

Максимальный рабочий зазор между зубом ротора и торцом датчика частоты вращения колес ДЧВК МАЗ составляет 1.2 м, а размах выходного сигнала при угловой скорости 0.43 об/с не более 0.1в.

По нашей статистике, в 90% случаях, датчик частоты вращения колеса ДЧВК пр-во ОАО Экран выдерживает 16 тысяч моточасов работы транспортного средства или же 800 тысяч км пробега автомобиля. По хорошему, деталь достаточно надежна и расчитана на срок службы в 10 лет.

Тем не менее, если вам необходим новый ДЧВКвы можете купить его у нас на сайте, позвонив по телефонам  (017) 300-94-00, (017) 300-95-00, (029) 172-16-66, (029) 878-36-66, через консультанта или отправив заявку на e-mail: Zakaz@mazik.by
