Главная » Онлайн каталоги » МАЗ » МАЗ-537 » Схема пневмогидравлической системы

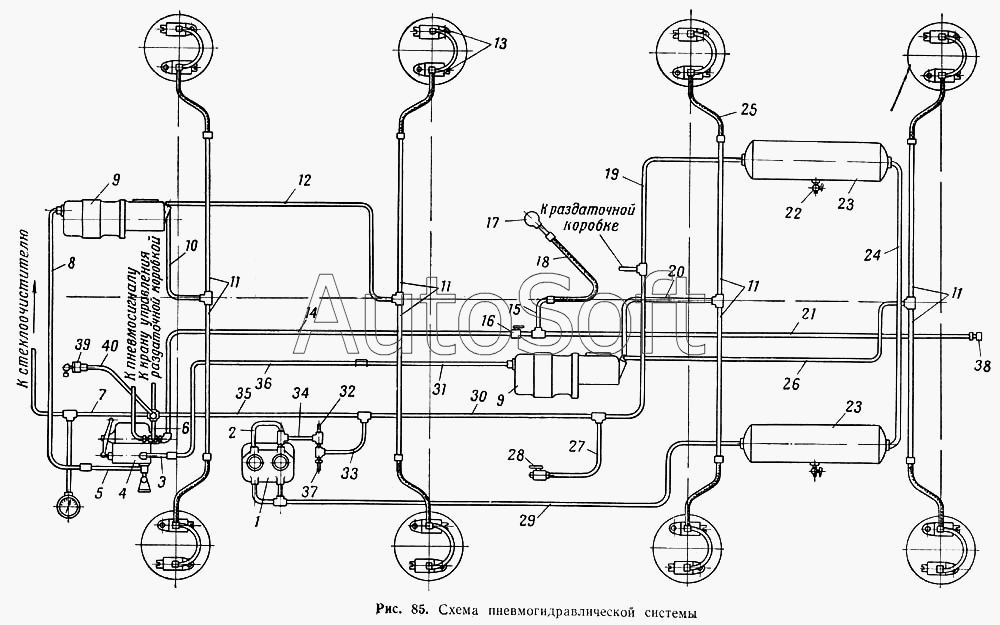

Схема пневмогидравлической системы
Фото
№ п/п
Назв. по каталогу
Кат.номер
Название на сайте
Остатки
Цены
Заказ
Болт
201415-П2
Болт
201417-П2
Болт
201418-П2
Болт
201420-П2
Болт
201422-П2
Болт
201424-П2
Болт
201426-П2
Болт
201491-П2
Болт
201497-П2
Гайка
250508-П2
Гайка
250512-П2
Гайка
250559-П2
Гайка
250640-П2
Гайка
250764-П2
Гайка
251106-П2
Шайба
252004-П2
Шайба
252006-П2
Шайба
252134-П2
Шайба
252134-П2
Шайба
252136-П2
Шайба пружинная
252138-П2
Шайба пружинная
252161-П2
Шайба пружинная
252164-П2
Пробка
262542-П2
Шплинт стяжной
297575-П8
Пряжка хомута
297580-П8
Лента стяжная
297584-П8
Лента стяжная
297588-П8
Ниппель
314612-П8
Муфта конусная
314801-П
Муфта конусная
314802-П
Кляммер
315404-П8
Винт
373800-П2
Гайка
374180-П2
Гайка
375063-П8
Ниппель проходной трубки
379020-П8
Ниппель конечный
379029-П8
Ниппель конечный
379036-П8
Угольник конечный
379052-П8
Угольник
379053-П8
Угольник конечный
379057-П8
Угольник компрессора
379080-П8
Кляммер
379168-П1
Кляммер
379206-П2
Кляммер
379207-П1
Гайка соединительная
379230-П8
Муфта конусная
379260-П
Тройник
379435-П8
Ниппель
379518-П8
Тройник
379561-П8
Угольник
379645-П8
Угольник
379658-П8
Кляммер
379667-П1
Крестовина
379804-П8
Тройник
401461-П8
Тройник главного тормозного цилиндра
51-3506010
Втулка резиновая
525-3724042
Угольник конечный
535-4225098
Шланг соединительный
535-А-8005270
Тройник
535А-3506033
Угольник конечный
535А-3506078
Шланг соединительный
535А-3506109
Колодка воздухопроводов
535А-3506161
Колодка воздухопроводов
535А-3506165
Кляммер
535А-3506175
Ниппель угловой
535А-3506379
Шланг защитный
535А-3506406
Тройник
535А-4225104
Лента стяжная
535А-8005272
Ремень установочный в сборе
535А-8508050-Б
Хомут шланга
535Б-3506112
Ниппель угловой
535Б-3506379
Ниппель проходной
537-3506040
Гидропровод соединительный короткий в сборе
537-3506092
Гидропровод соединительный длинный в сборе
537-3506096
Воздухопровод конечный
537-3506219
Воздухопровод конечный
537-3506221
Кляммер
537-3506291
Прижим трубок соединительных
537-3506431
Обойма защитная
537-3506595
Втулка
537-3506596
1
Компрессор в сборе
537-3509015
2
Воздухопровод между разгрузочными камерами компрессора
537-3506352
3
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (первый)
537-3506280
4
Тормозной кран с угольниками в сборе
535А-3514008
5
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (первый)
537-3506270
6
Воздухопровод от баллонов к тормозному крану четвертый
537-3506249
7
Воздухопровод от крестовины тормозного крана к крестовине в кабине
537-3506194
8
Воздухопровод от тормозного крана к главному тормозному цилиндру переднему (второй)
537-3506272
9
Главный тормозной цилиндр в сборе
537-3505010-А
10
Гидропровод от главного тормозного цилиндра к тройнику первой поперечины в сборе
537-3506370
11
Гидропровод от тройника на поперечине к колесу в сборе
537-3506376
12
Гидропровод от главного цилиндра передней тележки к тройнику второй поперечины в сборе
537-3506400
13
Цилиндр колесного тормоза в сборе
537-3501050
14
Воздухопровод от тормозного крана к разобщительному крану (первый)
537-3506330
15
Воздухопровод к гибкому шлангу полуприцепа
537-3506497
16
Кран разобщительный в сборе
200-3520010
17
Головка соединительная в сборе
200-3521010-В1
18
Шланг к полуприцепу гибкий в сборе
537-3506380-А
19
Воздухопровод от баллонов к тормозному крану первый
537-3506244
20
Гидропровод от главного тормозного цилиндра тележки к тройнику третьей поперечины в сборе
537-3506366
21
Воздухопровод от тормозного крана к разобщительному крану (второй)
537-3506331
22
Кран спускной в сборе
205-3515010-А
23
Баллон воздушный в сборе
535-3513015
24
Воздухопровод между баллонами
537-3506230
25
Шланг тормозов в сборе
535А-3506410
26
Гидропровод от главного тормозного цилиндра задней тележки к тройнику четвертой поперечины в сборе
537-3506446
27
Воздухопровод от тройника к крану отбора воздуха
537-3506360
28
Кран отбора воздуха в сборе
205-3523010-Б1
29
Воздухопровод от компрессора к баллонам
537-3506205
30
Воздухопровод от баллонов к тормозному крану второй
537-3506245
31
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (третий)
537-3506288
32
Регулятор давления в сборе
СК-АР-10Б-3512000
33
Воздухопровод от тройника к регулятору давления
537-3506348
34
Воздухопровод от регулятора давления к компрессору
537-3506350
35
Воздухопровод от баллонов к тормозному крану третий
537-3506248
36
Воздухопровод от тормозного крана к главному тормозному цилиндру задней тележки (второй)
537-3506282
37
Клапан предохранительный в сборе
535А-3515050
38
Колпачок
537-3506471
39
Клапан буксирный в сборе
537-3525010
40
Воздухопровод от буксирного клапана к крестовине
537-3506325
